WINDoor ES 130

Hliníková roleta třídy 4 certifikovaná.

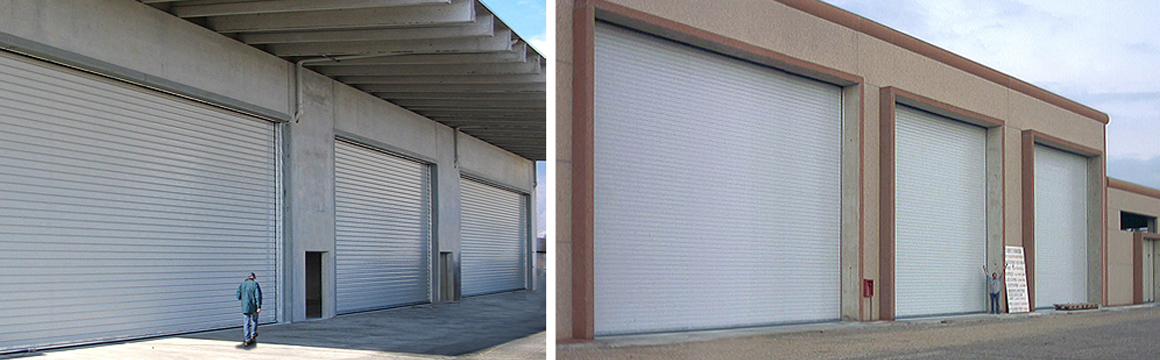

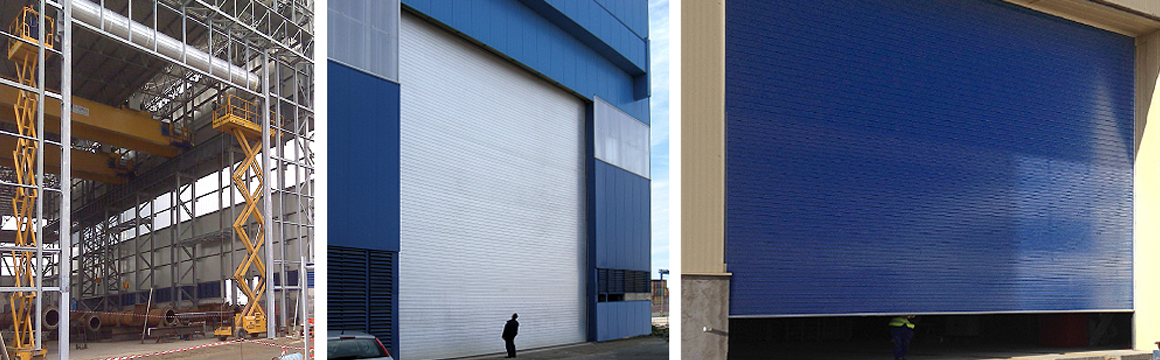

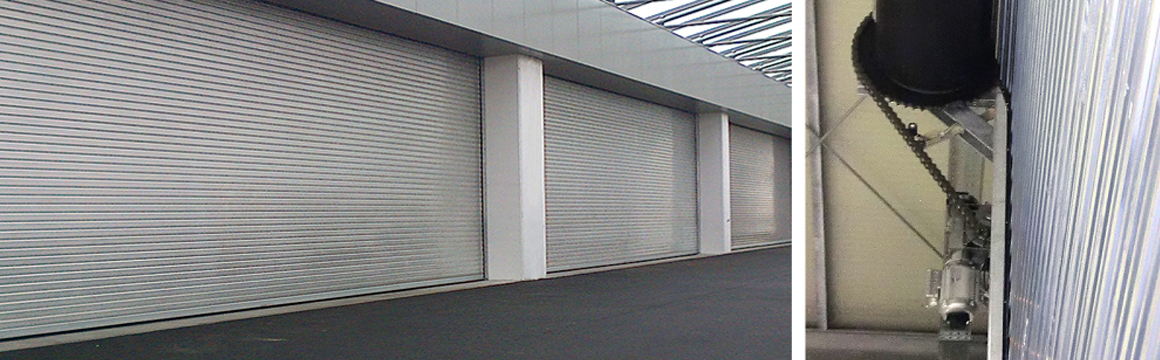

Rolovací stínítko pro velké vstupy. Certifikováno do šířky 20 metrů.

Konstrukční vlastnosti

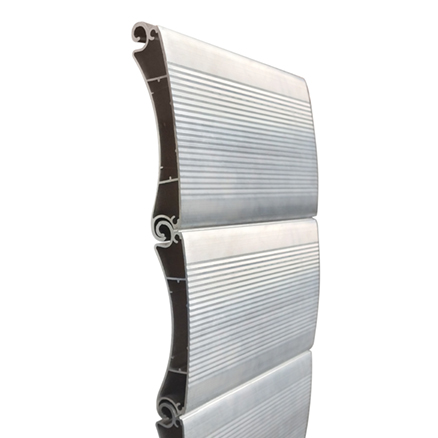

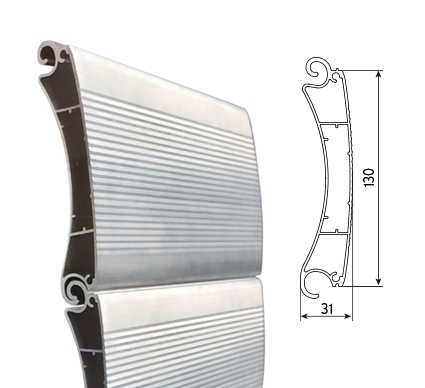

Stínítko složené z extrudovaných hliníkových profilů s vysokou odolností
Vyztužený profil mm. 30 s trojitou sekcí a vyztužovacími body mechanické pevnosti
Mikročárová vnější úprava pro vynikající estetický vzhled
Protivětrný systém se skládá z velkoprůměrových vyztužených vodítek a speciálních protivětrných háčků upevněných na lamely stínítka

TECHNICKÉ ÚDAJE

WINDoor® hliníková roleta pro velké vstupy.
Kombinace extrudovaných lamel a protivětrného systému, složeného z velkoprůměrových vyztužených vodítek a háčků, činí z tohoto stínítka ideální řešení pro instalace, kde je vyžadována zvláštní odolnost proti silnému tlaku větru.

- vyztužená spodní lamela
- speciální vertikální vodítka a protivětrné háčky

Bezpečnostní požadavky a výkonnostní charakteristiky v souladu se standardem EN 13241-1

Rolovací stínítka WINDoor ISEA jsou navržena a vyrobena v souladu s přísnými bezpečnostními požadavky evropských pravidel.

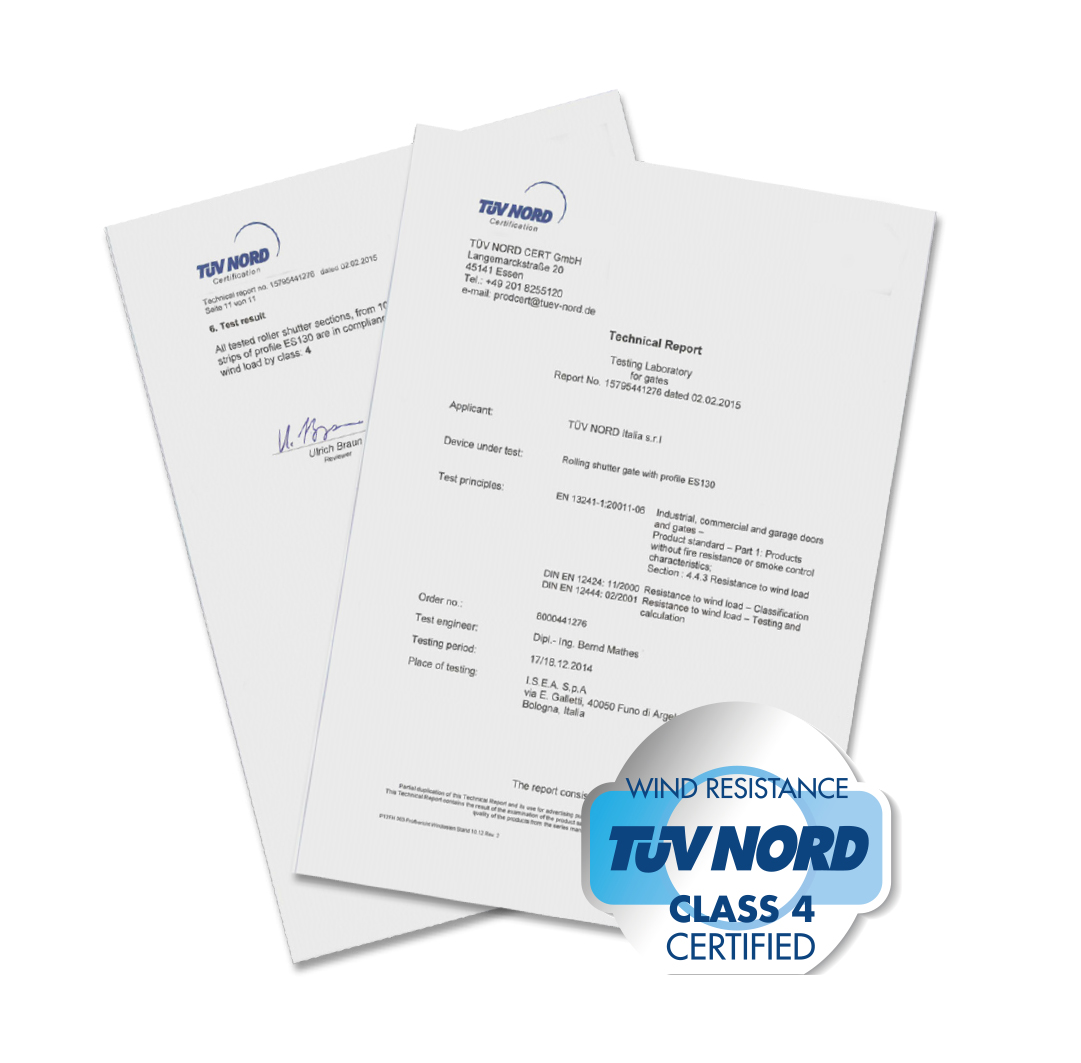

Systém byl testován a certifikován testovací laboratoří TUV NORD, dosahuje třídy 4 odolnosti proti zatížení větrem do šířky 20 metrů.

Proto se jedná o certifikovaný produkt.

Standardní příslušenství

Zobrazit »

Protivětrný systém třídy 4 UNI EN 13241-1 »

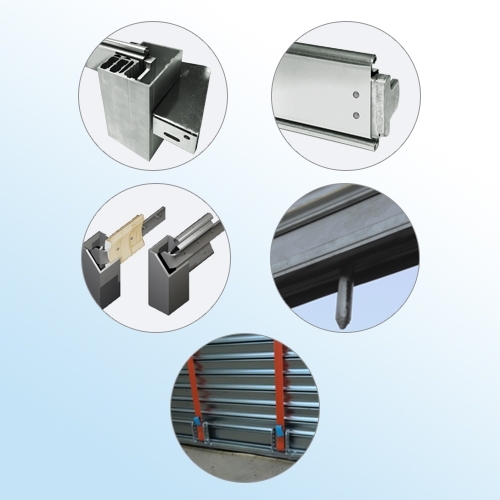

Protivětrný systém třídy 4 UNI EN 13241-1

Protivětrný systém

Systém složený z různých řešení studovaných za účelem zvýšení odolnosti rolet proti tlaku větru.

Komponenty tohoto systému:

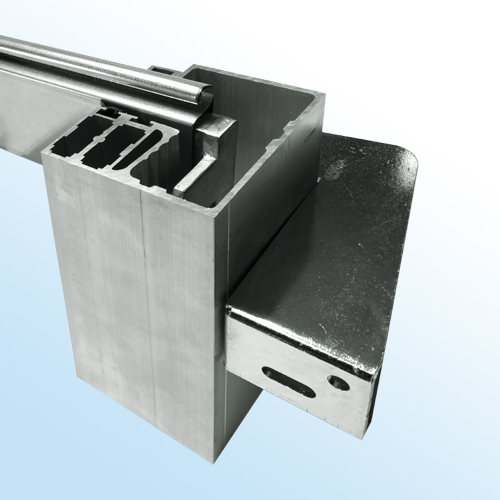

Vertikální boční vodítka + protivětrné konzoly

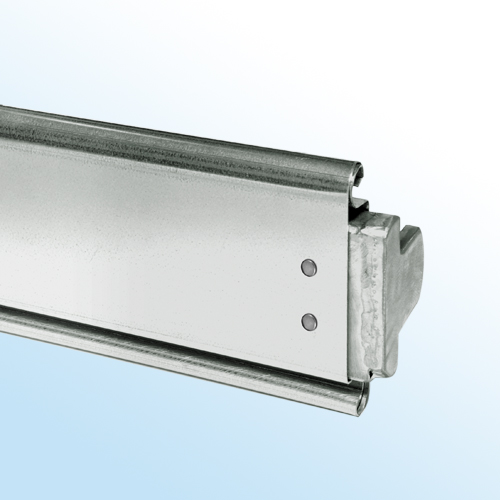

Protivětrné konzoly

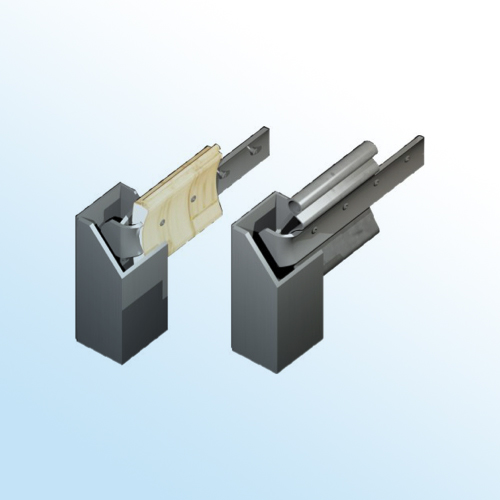

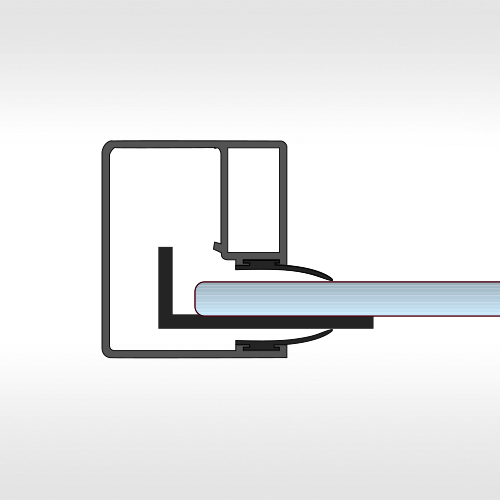

Háčky a protivětrná vertikální boční vodítka
Silné protivětrné háčky upevněné na lamely rolety. Speciální tvar vertikálních posuvných bočních vodítek umožňuje zachycení a ukotvení háčků.

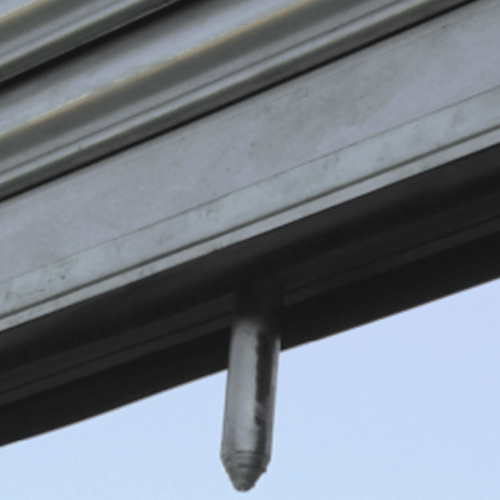

Kotvicí kolík v podlaze
Spodní lamela rolety vybavená kolíkem nutným pro její ukotvení uvnitř příslušného pouzdra zazděného v podlaze. Kolík je typu “ruční vložení” a zajišťuje silnou odolnost proti tlaku větru.

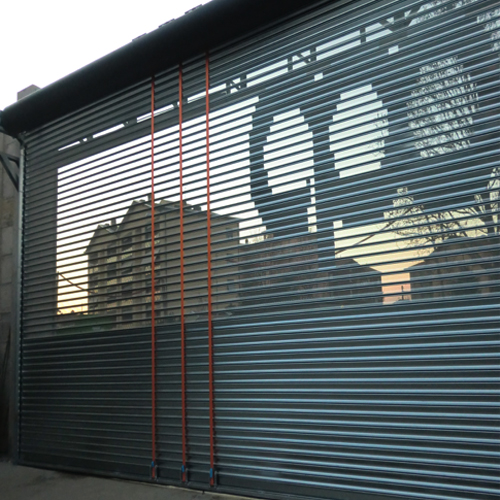

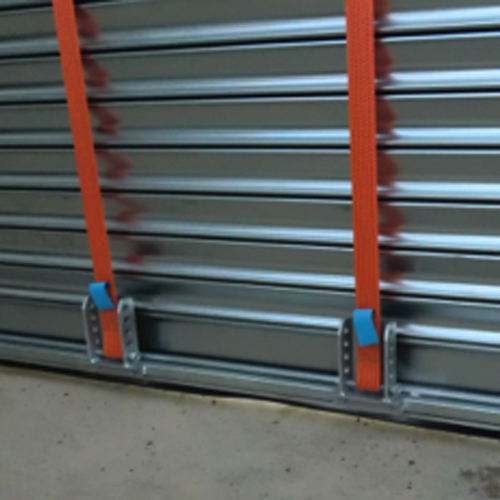

Textilní pásy k vyztužení

Instalace textilních pásů, které jsou upevněny na spodní lamelu a na hřídel, zvyšuje odolnost rolety proti tlaku větru.

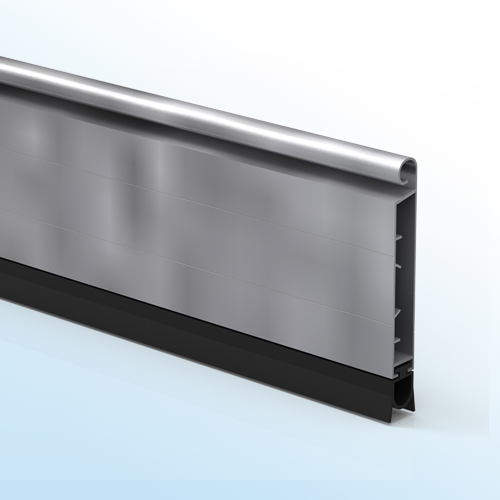

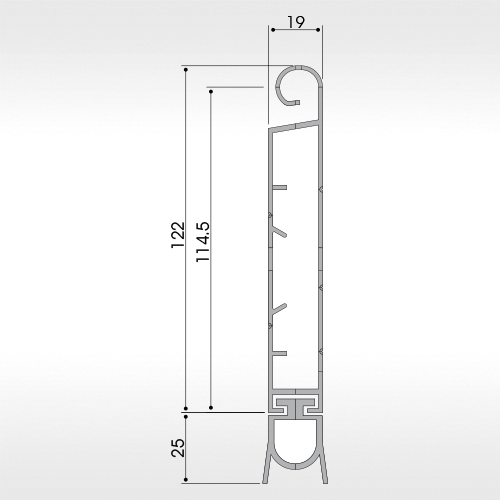

Spodní lamely

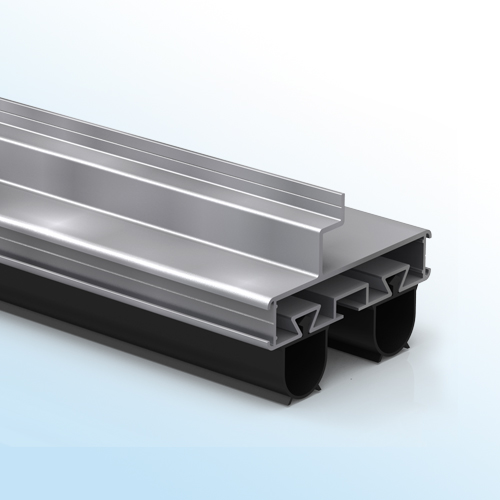

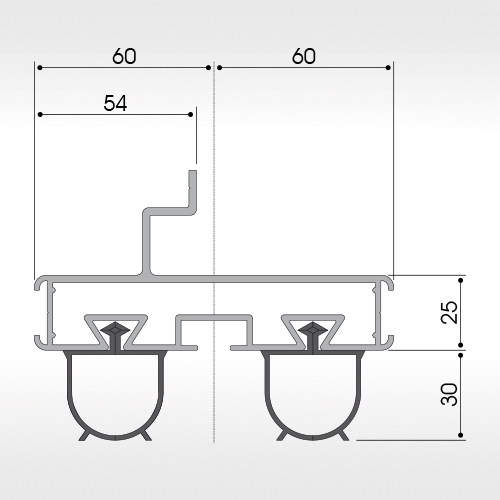

Spodní lamela s vyztužením
Když je šířka rolety > 8000 mm, aplikuje se na spodní lamelu dvojité vyztužení.

Všechny informace uvedené v tomto dokumentu (popisy, technické specifikace, obrázky, ceny atd.) jsou pouze orientační, nezávazné a mohou být změněny bez předchozího upozornění. Navzdory tomu zůstává tento dokument platný.
